Сварная двутавровая балка
Изготавливаем сварные двутавровые балки по ГОСТ 23118-2012 и чертежам КМ/КМД заказчика. Автоматическая сварка под слоем флюса с полным проваром поясных швов.
До 2000 т в месяцВысота 200–2500 ммДлина до 18 мЛист до 100 ммТипы Б, Ш, К
Какие балки делаем
- Двутавровые Б, Ш, К — аналоги горячекатаных по ГОСТ 26020-83 и СТО АСЧМ 20-93, в том числе размеров, которых нет в прокате.
- Несимметричные — с разной шириной и толщиной верхнего и нижнего пояса.
- Из разных марок стали — пояса и стенка из разных сталей для экономии металла.
- Переменного сечения и коробчатые.
Примеры сечений и масса
Масса по номинальным размерам листа. Изготовим любое сечение по вашему чертежу.
| Высота H, мм | Полка b, мм | Стенка s, мм | Полка t, мм | Масса 1 м, кг | Балка 12 м, т |
|---|---|---|---|---|---|
| 300 | 150 | 6 | 10 | 37,3 | 0,45 |
| 400 | 200 | 8 | 12 | 62,2 | 0,75 |
| 500 | 200 | 8 | 14 | 74,7 | 0,90 |
| 600 | 250 | 10 | 16 | 109,0 | 1,31 |
| 700 | 250 | 10 | 18 | 124,6 | 1,50 |
| 800 | 300 | 10 | 20 | 156,2 | 1,87 |
| 900 | 300 | 12 | 22 | 187,0 | 2,24 |
| 1000 | 320 | 12 | 25 | 218,3 | 2,62 |
| 1200 | 350 | 14 | 25 | 267,7 | 3,21 |
| 1500 | 400 | 14 | 30 | 351,9 | 4,22 |
| 1850 | 450 | 16 | 32 | 457,2 | 5,49 |
Материалы и качество
- Листовой прокат углеродистой стали С255 (3сп) и низколегированной С345 (09Г2С); марка, химсостав и механические свойства подтверждаются сертификатом поставщика.
- Сварные швы II категории и среднего уровня качества по ГОСТ 23118; I категория по требованию заказчика.
- Все стыковые швы проходят 100% ультразвуковой контроль.
- Предельные отклонения размеров по ГОСТ 23118-2012, СП 53-101-98 и ТУ 0925-001-14836661-2014.
- Антикоррозионное и лакокрасочное покрытие по требованию заказчика.
Что прислать для расчёта
Чертёж КМ/КМД или спецификацию: сечение, длину, количество, марку стали, требования к покраске и место доставки.

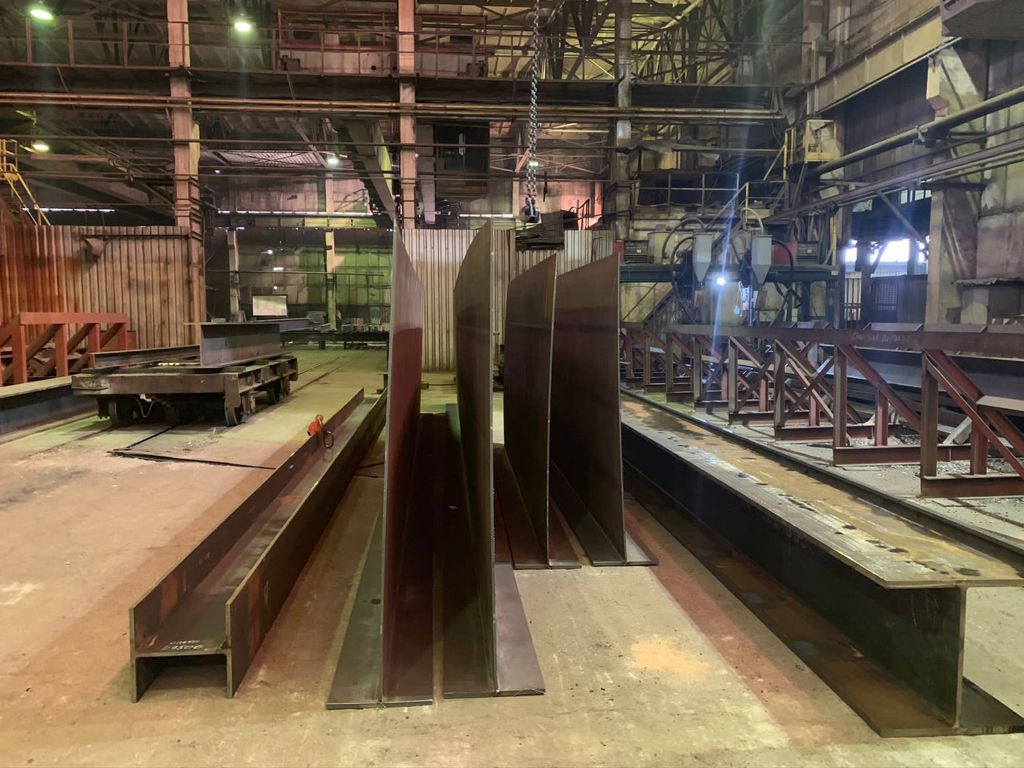

Фото
Заявка на расчёт
Пришлите чертёж — рассчитаем стоимость за час
Подойдёт чертёж КМ/КМД или спецификация: сечение, длина, количество, марка стали, покрытие и город доставки.
